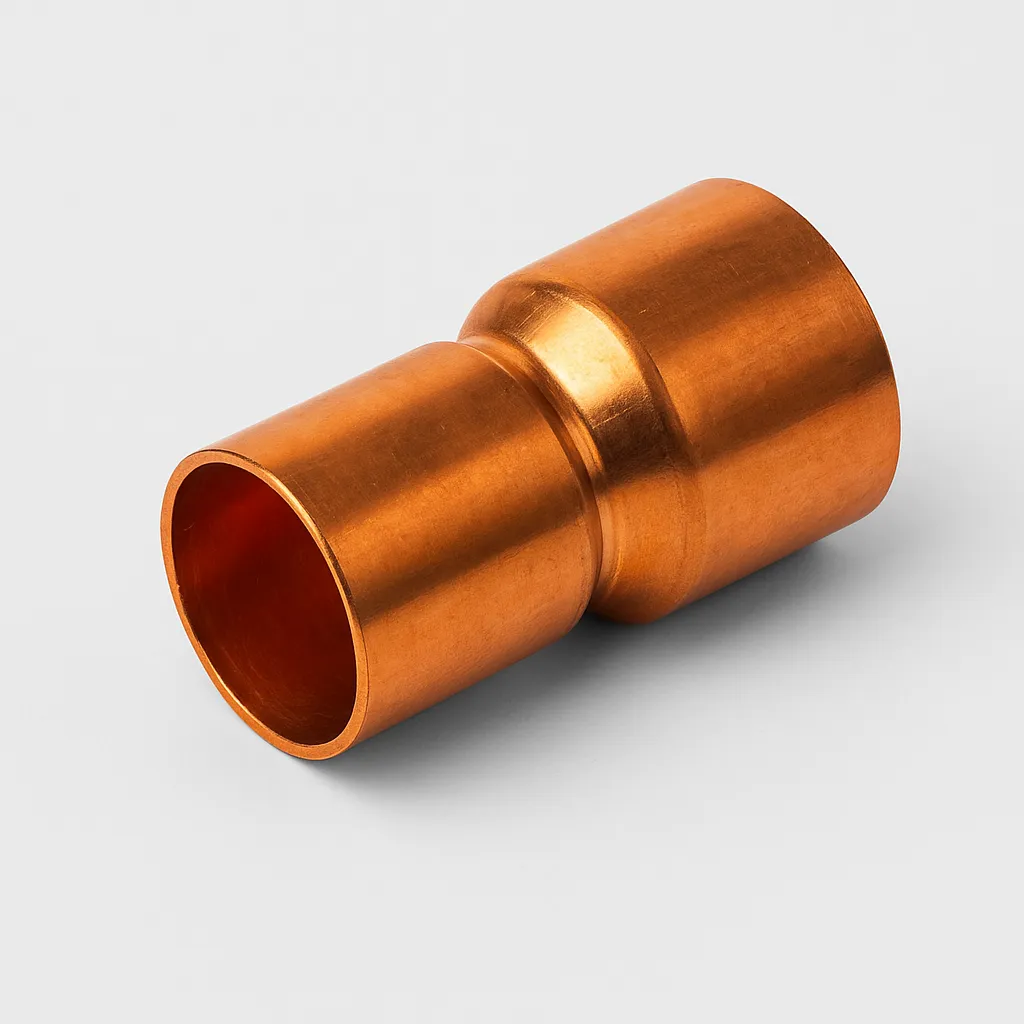

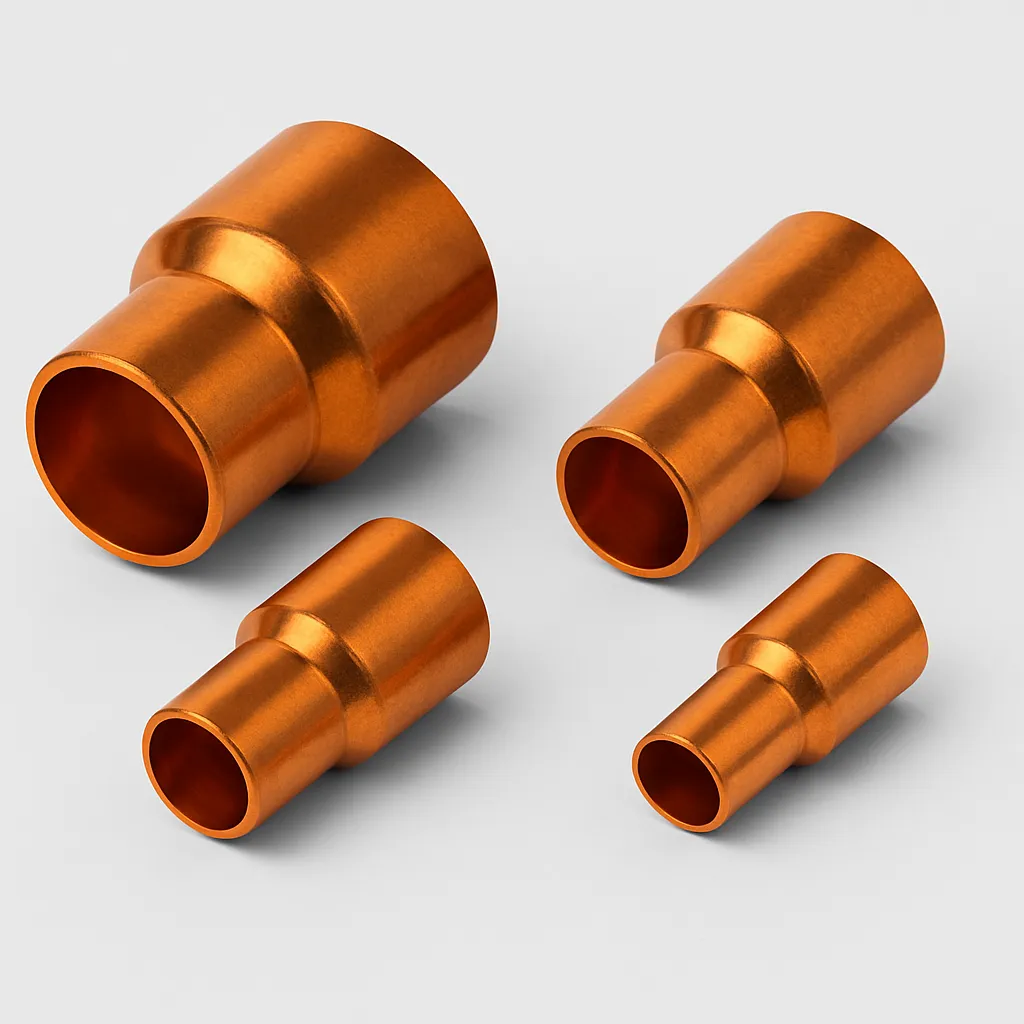

تبدیل مسی قطعه‌ای استوانه‌ای از جنس مس خالص است که برای اتصال دو لوله با سایز متفاوت در مسیرهای گاز مبرد استفاده می‌شود. این قطعه در مسیر رفت یا برگشت کولر گازی، چیلر یا سردخانه کاربرد دارد و با جوشکاری نقره به‌صورت آب‌بندی‌شده نصب می‌شود. سایزهای رایج آن شامل 1/4 به 3/8، 3/8 به 1/2 و 1/2 به 5/8 اینچ است. استفاده از تبدیل باعث می‌شود جریان مبرد بدون افت فشار یا نشتی، از لوله‌ای با سایز خاص به سایز دیگر منتقل شود.
تبدیل مسی
حداقل سفارش:
500 هزار تومان
ارسال رایگان:
20 میلیون تومان به بالا (فقط لوله های مسی)
ضمانت تعویض
ضمانت تعویض و مرجوعی کالا
پشتیبانی فعال
همیشه پاسخگوی شما هستیم
تضمین اصالت
ضمانت اصل بودن همه کالاها
تحویل اکسپرس
ارسال محصول بین ۳ تا 7 روز کاری
معرفی تبدیل مسی کولر گازی
تبدیل مسی (Copper Reducer/Expander) یکی از اتصالات مهم در سیستم‌های تبرید و تهویه مطبوع است که برای اتصال دو لوله با قطرهای متفاوت به‌کار می‌رود. این قطعه باعث انتقال صحیح و بدون نشتی مبرد بین لوله‌ها شده و در انواع نصب سردخانه، اسپیلت، و چیلرها کاربرد دارد.
مشخصات فنی تبدیل مسی
| مشخصه | مقدار |
|---|---|
| جنس | مس خالص (99.9% خلوص) |
| نوع اتصال | بوشنی (داخل‌رو) |
| فرم ظاهری | دو سر با قطر متفاوت به صورت مخروطی یا صاف |
| کاربرد | تغییر سایز لوله مسی در مسیر رفت و برگشت |
| تحمل فشار | تا 700 PSI (بسته به ضخامت و قطر) |
| سازگاری با مبردها | R22, R410A, R134a, R404A و سایر گازهای متداول |
| استاندارد ساخت | ASTM B280 – JIS H3300 |
| نوع جوشکاری | سازگار با جوش نقره، برنج، لحیم سخت |
📏 جدول تناسب سایزهای تبدیل مسی کولر گازی
| ردیف | سایز کوچک (اینچ) | سایز بزرگ (اینچ) | نوع تبدیل | کاربرد متداول |
|---|---|---|---|---|
| 1 | 1/4″ | 3/8″ | افزایش سایز (Up) | لوله مایع اسپیلت 9000 و 12000 |
| 2 | 3/8″ | 1/2″ | افزایش سایز (Up) | خط مکش کولر 12000 و 18000 |
| 3 | 1/2″ | 5/8″ | افزایش سایز (Up) | خط مکش اسپیلت 24000 |
| 4 | 5/8″ | 3/4″ | افزایش سایز (Up) | مسیر برگشت چیلر کوچک |
| 5 | 3/8″ | 1/4″ | کاهش سایز (Down) | کاهش مسیر مایع در اسپیلت |
| 6 | 1/2″ | 3/8″ | کاهش سایز (Down) | خروجی شیر انبساط به لوله مایع |
| 7 | 3/4″ | 5/8″ | کاهش سایز (Down) | برگشت در VRF یا چیلر |
| 8 | 1/4″ | 1/2″ | افزایش سریع | خاص در برخی یونیت‌های کوچک |
| 9 | 3/8″ | 5/8″ | افزایش سریع | چیلرهای کامپکت |
🔧 نکات:
-
ابعاد برحسب اینچ هستند، و هر اینچ معادل 25.4 میلی‌متر است.
-
در تبدیل‌های مسی، قطر خارجی (OD) مبنا قرار می‌گیرد.
-
نصب صحیح با در نظر گرفتن جهت جریان گاز (از قطر کوچک به بزرگ یا بالعکس) بسیار مهم است.
-
هنگام انتخاب، توجه داشته باشید که مطابقت با ظرفیت کمپرسور و نوع مبرد لحاظ شود.
دستورالعمل نصب تبدیل مسی
1. آماده‌سازی لوله‌ها
-
دو سر لوله مسی را با کاتر لوله مسی به‌صورت صاف و دقیق برش بزنید.
-
لبه‌های داخلی و خارجی را با ابزار مخصوص دیبور صاف کنید تا مانعی برای اتصال نباشد.
2. تنظیم و قرارگیری
-
قطر بزرگ‌تر تبدیل روی لوله بزرگ و قطر کوچکتر روی لوله کوچک قرار گیرد.
-
از یک گونیا برای هم‌راستایی دقیق دو لوله استفاده شود.
3. جوشکاری
-
اتصال با جوش نقره‌ای 15% برای مقاومت بیشتر توصیه می‌شود.
-
ابتدا با شعله ملایم، دو سر اتصال را گرم کنید.
-
پس از گرم شدن، سیم جوش نقره‌ای را به محل اتصال نزدیک کنید تا به‌صورت شعله‌ای ذوب شود و در شکاف نفوذ کند.
4. بازرسی نهایی
-
پس از سرد شدن، محل اتصال را با مایع نشتی‌یاب یا کف صابون تست کنید.
-
فشار تست توصیه‌شده: 300 تا 400 PSI (بسته به سیستم)
مزایا
-
انتقال مؤثر بدون نشتی
-
سازگار با انواع گازهای مبرد
-
مقاوم در برابر زنگ‌زدگی و خوردگی
-
اتصال مکانیکی مطمئن با عمر طولانی
کاربردهای رایج
-
نصب اسپیلت‌های دیواری و ایستاده
-
خطوط مبرد سردخانه
-
چیلرهای صنعتی و مینی‌چیلر
-
مدار رفت و برگشت لوله‌های مسی با سایزهای متفاوت
| وزن | 0.01 کیلوگرم |
|---|---|
| ابعاد | 2 × 2 × 2 سانتیمتر |
| سایز |
1-1/8*1-3/8 ,1-1/8*1-5/8 ,1-1/8*3/4 ,1-1/8*5/8 ,1-1/8*7/8 ,1-3/8*7/8 ,1-5/8*7/8 ,1/2*3/4 ,1/2*3/8 ,1/2*5/8 ,1/4*3/8 ,3/8*3/4 ,3/8*5/8 ,5/8*3/4 ,7/8*1/2 ,7/8*3/4 ,7/8*5/8 |
